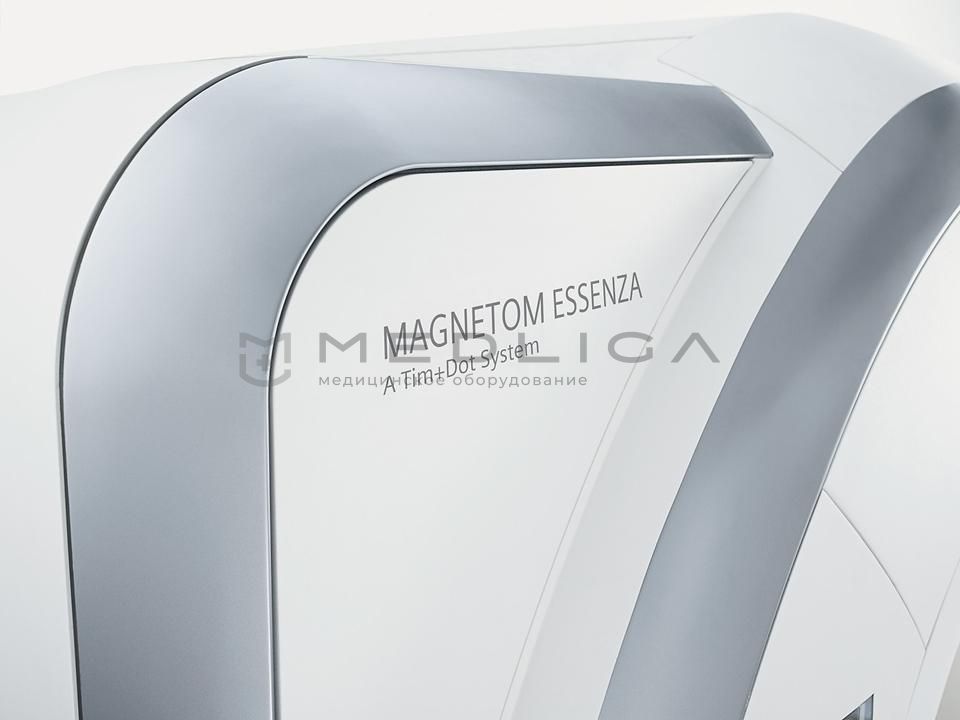

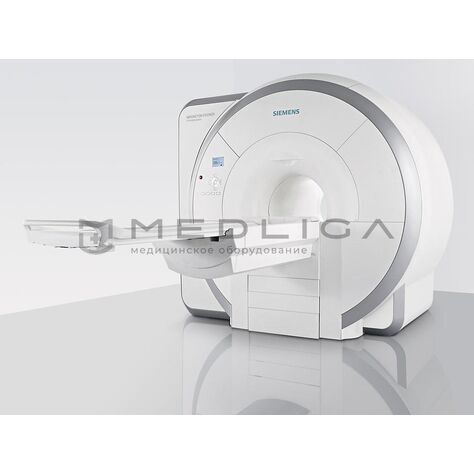

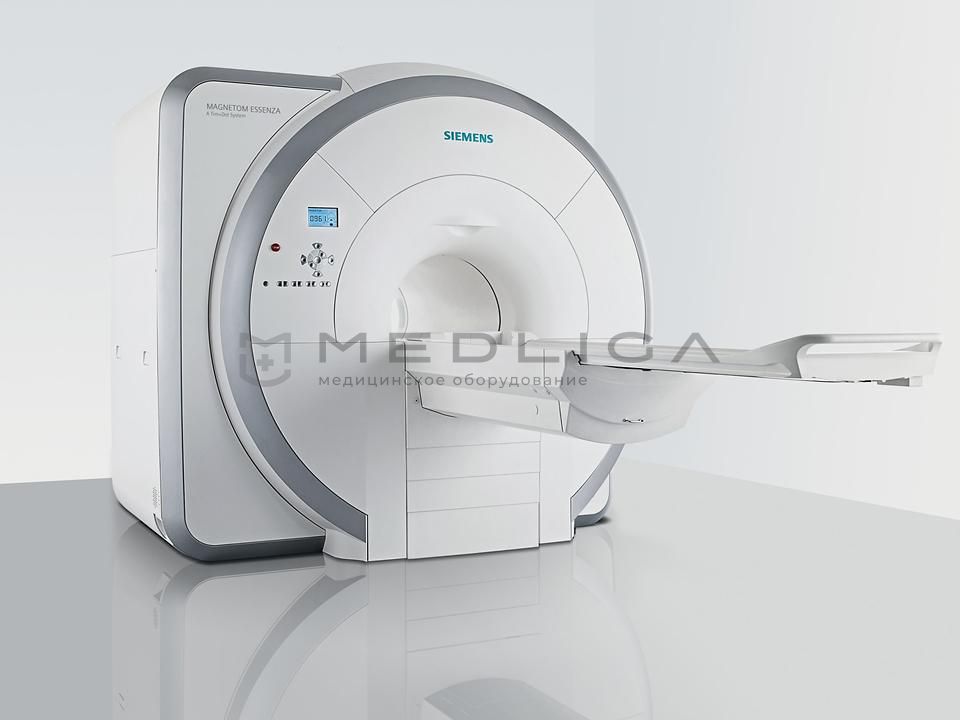

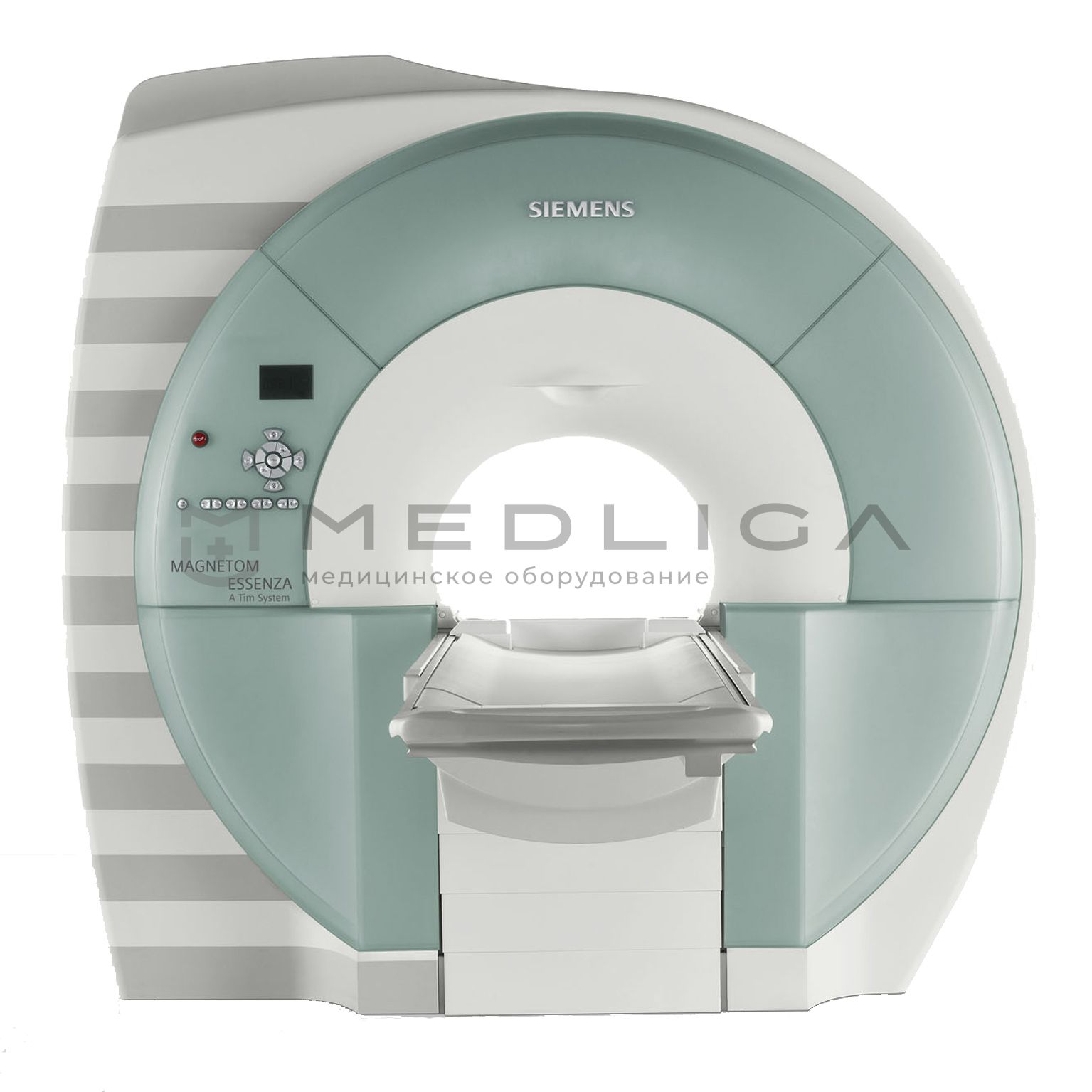

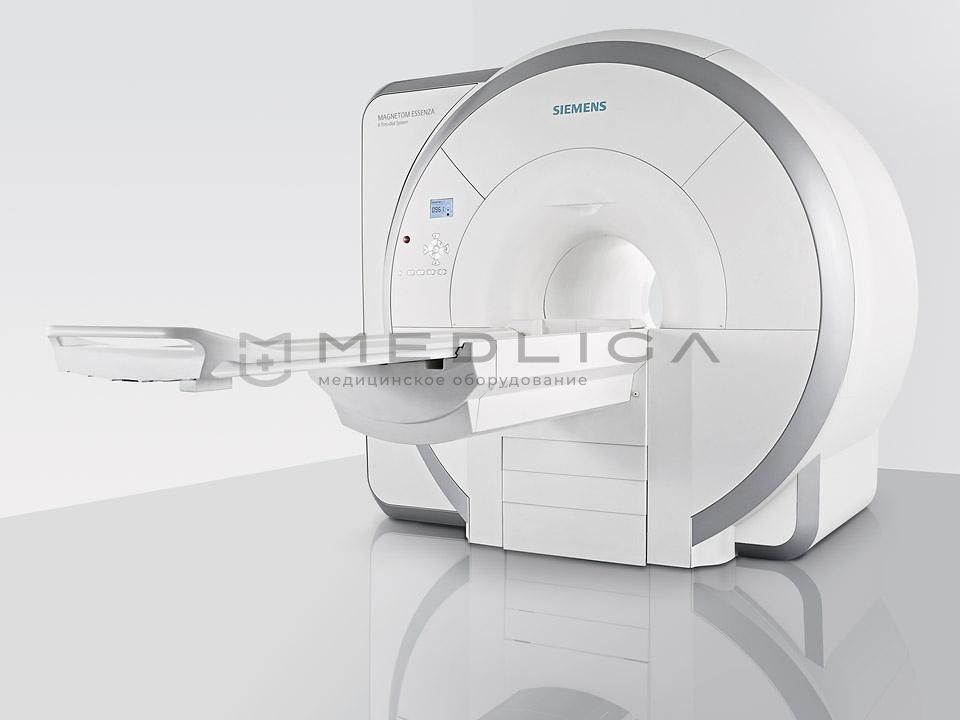

Магнитно-резонансный томограф Siemens MAGNETOM ESSENZA

Siemens MAGNETOM ESSENZA 1.5T — это магнитно-резонансный томограф (МРТ) начального уровня, разработанный Siemens Healthineers для обеспечения надежной диагностики при умеренных затратах. Система ориентирована на многопрофильные медицинские учреждения с ограниченным бюджетом, предлагая сочетание производительности, компактности и экономичной эксплуатации.

Технические характеристики аппарата МРТ Siemens MAGNETOM ESSENZA 1

• Напряженность магнитного поля: 1.5 Тесла (сверхпроводящий магнит с высокой однородностью поля).
• Количество радиочастотных (РЧ) каналов: 8 или 16 каналов, поддерживающих до 46 элементов матричных катушек.
• Диаметр апертуры гентри: 60 см.
• Длина магнита: 131 см (общая длина системы 147 см).
• Вес системы: 4.3 тонны (в эксплуатации).
• Диапазон сканирования: до 140 см, что исследовать проблемные области без репозиционирования пациента.
• Минимальная площадь помещения: 30 м² (при высоте потолков ≥3 м).
• Энергопотребление: низкое, благодаря энергоэффективной конструкции.
• Технология охлаждения: Zero Helium Boil-Off (нулевое испарение гелия), минимизирующая затраты на пополнение хладагента.
• Градиентная система: амплитуда до 30 мТ/м, скорость нарастания 100 Т/м/с, обеспечивающая достаточную производительность для стандартных исследований.

Технологические особенности томографа Siemens MAGNETOM ESSENZA 1

Total Imaging Matrix (Tim). Технология интегрированных матричных катушек, поддерживающая до 46 элементов катушек и 8 или 16 РЧ-каналов. Позволяет проводить локальную и полную визуализацию, исключая необходимостьперестановки катушек.

• Преимущества:
  • Высокое соотношение сигнал/шум (SNR) для четкой визуализации анатомических структур.
  • Сканирование всего тела (до 140 см) без репозиционирования пациента, что сокращает время исследования.
  • Поддержка до 4 катушек одновременно, включая 16-канальную катушку для головы и шейного отдела, делает устройство более универсальным.

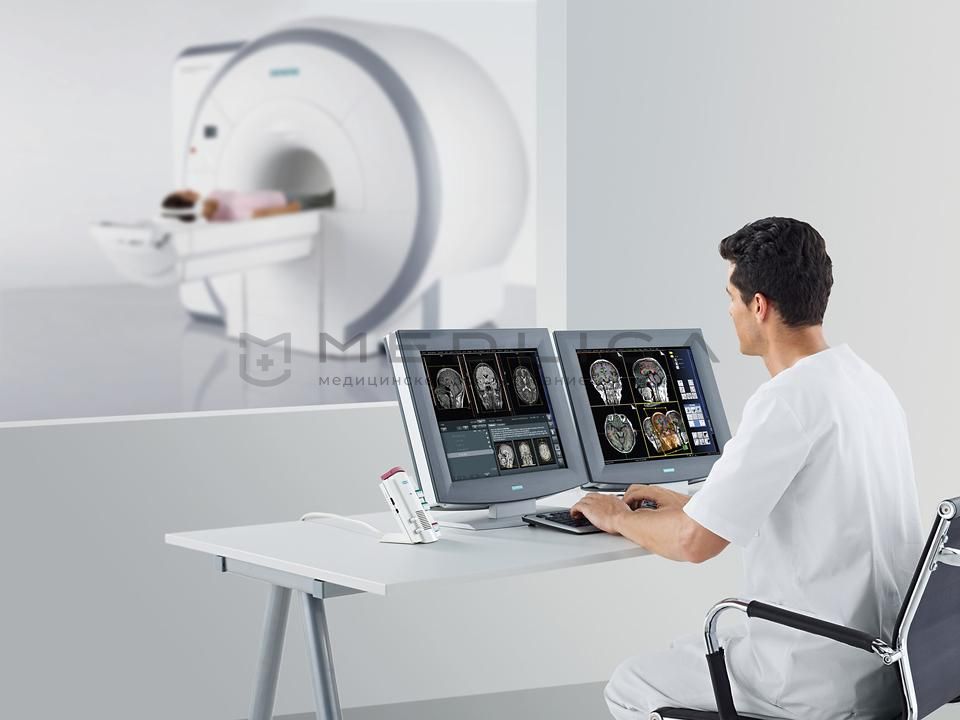

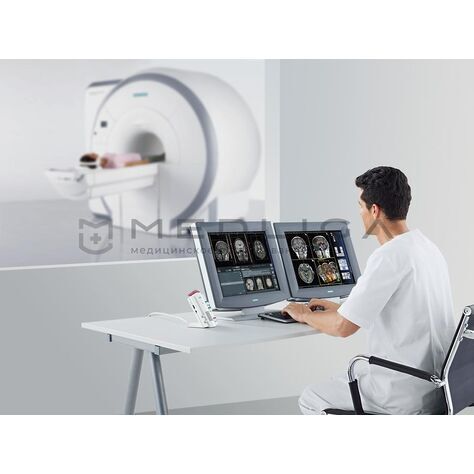

Day Optimizing Throughput (Dot). Программная платформа для автоматизации процессов. Dot предоставляет настраиваемые протоколы, пошаговые инструкции для оператора и автоматизацию сканирования.

• Преимущества:
  • Возможность задавать исследуемые параметры, учитывая индивидуальные особенности пациента.
  • Сокращает время подготовки и сканирования, повышая пропускную способность отделения.
  • Минимизирует ошибки оператора благодаря интуитивному интерфейсу и предустановленным протоколам.

CAIPIRINHA. Технология параллельной визуализации iPAT, ускоряющая сбор данных за счет оптимизации кодирования градиентов.

• Преимущества:
  • Снижение временных затрат на исследование до 50% без потери качества изображений, что особенно полезно для исследований органов брюшной полости и грудной клетки.
  • Снижение артефактов дыхания, улучшающее диагностику у пациентов с ограниченной способностью задерживать дыхание.

Syngo BLADE. Технология коррекции артефактов движения, использующая радиальное сканирование для получения точных данных.

• Преимущества:
  • Высокое качество визуализации при исследовании пациентов, неспособных сохранять неподвижность (например, детей или пациентов с неврологическими расстройствами).
  • Применяется для исследований головы, позвоночника, брюшной полости и суставов.

IsoCenter Matrix. Встроенная катушка для визуализации позвонков и других анатомических зон с высокой плотностью элементов.

• Преимущества:
  • Отличное качество изображений шейного и грудного отделов позвоночника.
  • Повышенный SNR для диагностики мелких структур, таких как межпозвоночные диски.

Дополнительные клинические приложения

• Syngo SPACE: детализированная 3D-визуализация для ортопедических и неврологических исследований.
• Syngo REVEAL: Диффузионно-взвешенная визуализация (DWI) для раннего выявления ишемических изменений в головном мозге.
• Syngo MR Neuro Perfusion: Оценка церебральной перфузии для диагностики инсультов и опухолей.

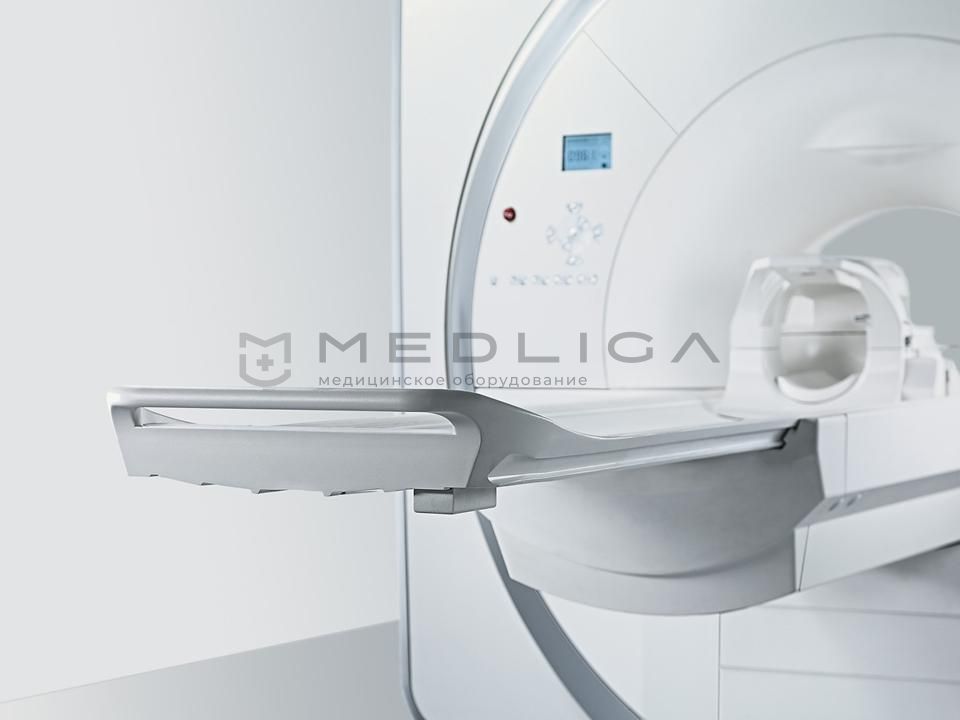

Особенности стола пациента

• Тип стола: Отсоединяемый стол Tim Dockable Table, обеспечивающий удобство перемещения пациента.
• Максимальная нагрузка: До 200 кг, подходящая для большинства пациентов, включая лиц с повышенным индексом массы тела.
• Диапазон перемещения: Регулируемая высота (50–90 см) и возможность точного позиционирования для исследований в положениях «головой вперед» или «ногами вперед».
• Комфорт: Диаметр апертуры 60 см и короткая длина магнита (131 см) снижают дискомфорт у пациентов с клаустрофобией. Технология снижения шума минимизирует акустическое воздействие.

Области применения

MAGNETOM ESSENZA 1.5T предназначен для широкого спектра клинических исследований, обеспечивая надежную диагностику в следующих областях:

• Неврология: визуализация головного и спинного мозга, включая диффузионно-взвешенную (DWI) и перфузионную МРТ для раннего выявления ишемического инсульта, оценки опухолей, метастатических поражений и нейродегенеративных изменений.
• Ортопедия: исследования суставов (коленный, плечевой, тазобедренный), позвоночника и мягких тканей для выявления травм, дегенеративных изменений и воспалительных процессов.
• Абдоминальное направление: диагностика заболеваний печени, почек, поджелудочной железы и остальных органов брюшной полости.
• Онкология: выявление и мониторинг новообразований, включая раннюю диагностику метастазов с помощью DWI.
• Педиатрия: адаптированные протоколы для детей, минимизирующие время исследования и артефакты движения (Syngo BLADE).
• Ангиография: бесконтрастная МР-ангиография сосудов головного мозга, шеи и конечностей.

Преимущества Siemens MAGNETOM ESSENZA 1.5T

1. Оптимальное качество изображений:
   • Напряженность поля 1.5T обеспечивает баланс между высоким SNR и приемлемым временем сканирования, подходя для рутинных и специализированных исследований.
   • Технологии Tim и Syngo BLADE гарантируют четкость изображений даже при движении пациента.
2. Экономическая эффективность:
   • Технология Zero Helium Boil-Off устраняет необходимость регулярного пополнения гелия, снижая эксплуатационные расходы.
   • Компактная конструкция (длина 147 см, площадь 30 м²) позволяет устанавливать аппарат в помещениях с ограниченным пространством, включая верхние этажи зданий.
   • Низкое энергопотребление (одно из самых низких в классе 1.5T) минимизирует затраты на электроэнергию.
3. Простота эксплуатации:
   • Технология Dot автоматизирует настройку протоколов, снижая нагрузку на оператора и уменьшая вероятность ошибок.
   • Интуитивный интерфейс и предустановленные протоколы упрощают обучение персонала.
4. Универсальность:
   • Поддержка разнообразных клинических приложений, от неврологии до ортопедии, делает аппарат подходящим для многопрофильных клиник.
   • Диапазон сканирования до 140 см разработан для сканирования всего тела без репозиционирования.
5. Комфорт для пациентов:
   • Короткий магнит (131 см) и апертура 60 см снижают дискомфорт у пациентов с клаустрофобией.
   • Отсоединяемый стол и возможность быстрого позиционирования повышают удобство для людей с ограниченной подвижностью.
6. Соответствие стандартам безопасности:
   • Система соответствует международным стандартам радиационной и акустической безопасности, включая требования к уровню шума и температуре в помещении.

Ограничения

• Апертура 60 см: ограничивает комфорт для пациентов с большим индексом массы тела по сравнению с системами с апертурой 70 см (например, Siemens MAGNETOM Aera).
• Градиентная система: амплитуда 30 мТ/м и скорость нарастания 100 Т/м/с уступают более мощным МРТ (например, 45 мТ/м у MAGNETOM Aera), что может ограничивать производительность при сложных исследованиях, таких как функциональная МРТ.
• Отсутствие некоторых продвинутых функций: в отличие от систем экспертного класса (например, MAGNETOM Prisma), ESSENZA не поддерживает технологии, такие как Compressed Sensing или одновременную мультимодальную визуализацию.

Siemens MAGNETOM ESSENZA 1.5T — это надежный и экономически эффективный МРТ-томограф, предназначенный для многопрофильных клиник с умеренным бюджетом. Сочетание технологий Tim и Dot, компактной конструкции и низких эксплуатационных затрат делает его идеальным выбором для учреждений, начинающих внедрять МРТ или стремящихся повысить пропускную способность отделения. Аппарат обеспечивает высокое качество изображений, простоту эксплуатации и комфорт для пациентов, поддерживая широкий спектр клинических приложений. Несмотря на некоторые ограничения в сравнении с системами экспертного класса, MAGNETOM ESSENZA предлагает оптимальный баланс между стоимостью, производительностью и функциональностью, что делает его ценным инструментом для рутинной диагностики.
