Какой портативный УЗИ-аппарат выбрать для флебологии?

Задача врача

Сосудистый хирург подбирал портативный УЗИ-аппарат для выездной флебологической практики.
Ключевое требование — полноценное дуплексное исследование вен нижних конечностей по всей длине: от паховой области до подколенной, без потери сосуда при движении датчика, исследование сосудов брюшной полости по всей их длине с хорошей визуализацией.

В сравнении участвовали:

• EVORAY USP 70
• Edan Acclarix AX3
• Mindray M8

Тестирование проводилось на реальном пациенте в течение более двух часов .

Какая частота линейного датчика нужна для флебологии?

Это ключевой вопрос при выборе портативного УЗИ.

Для исследования глубоких вен нижних конечностей важно:

• нижняя граница частоты 3–3,5 МГц,
• стабильность сигнала на глубине,
• возможность повышения частоты при поверхностных структурах.

Если нижняя частота 5 МГц — сосуд может уходить на глубину и теряться.

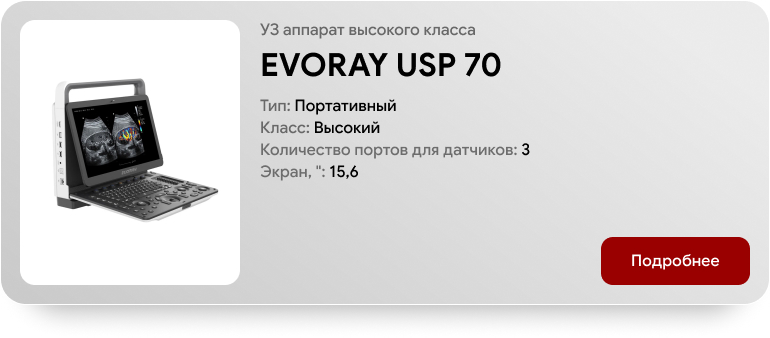

EVORAY USP 70: подходит ли для вен нижних конечностей?

Линейный датчик 7L4PDS (3,5–16 МГц, 128 элементов)

При исследовании вен от паховой области до подколенной:

• сосуд не теряется при продвижении датчика,
• глубина достаточная,
• изображение стабильно,
• пресет МСК оказался оптимальным для вен.

Врач отметил удобство изменения частоты и других параметров во время сканирования.

Высокоплотный датчик 8L4PF (3,5–16 МГц, 192 элемента)

Что изменилось:

• более плотная структура изображения,
• снижение зернистости,
• отчётливая визуализация клапанов вен,
• улучшенная детализация мелких структур,
• чёткое отображение кальцинатов стенки сосуда.

При увеличении частоты и уменьшении глубины качество изображения стало сопоставимо со стационарными системами.

Подходит ли EVORAY USP 70 для абдоминальных сосудов?

Использовался конвексный датчик 3C5PDS.

Проверялись:

• аорта,
• подвздошные сосуды,
• нижняя полая вена.

Пациент без подготовки, с выраженным газообразованием.

Сосудистые структуры визуализируются, ориентиры прослеживаются, допплер функционирует стабильно.
Для портативного формата информативность признана достаточной .

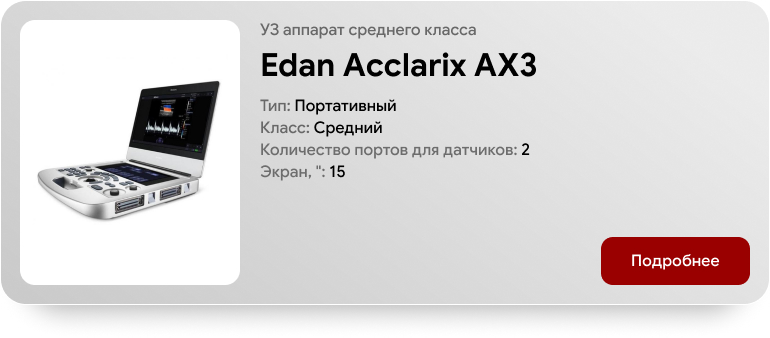

Edan Acclarix AX3: почему линейный датчик 5–12 МГц ограничивает флебологию?

Использовался L12-5Q (5–12 МГц, 128 элементов).

Что произошло на практике:

• вена визуализируется в паховой области,
• при продвижении датчика к подколенной области сосуд быстро уходит на глубину,
• изображение исчезает,
• полноценное сканирование по всей длине невозможно.

Причина: нижняя частота 5 МГц недостаточна для глубоких вен у пациента средней комплекции.

Ответ на частый вопрос:

- Можно ли исследовать глубокие вены линейным датчиком 5–12 МГц?

- Только частично и в поверхностных отделах. Для полноценной флебологии — нет.

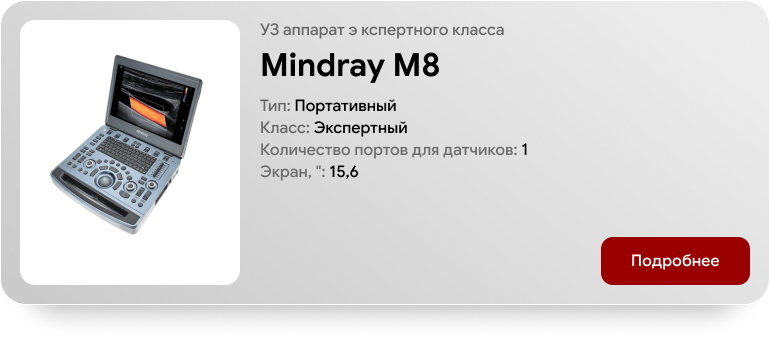

Mindray M8: подходит ли для выездной флебологии?

Использовались:

• L12-4s (3–13 МГц, 192 элемента),
• C5-1s (1–5 МГц).

По частотному диапазону линейный датчик соответствует требованиям сосудистой диагностики.
Врач подтвердил, что модель подходит для флебологии .

Почему важна плотность элементов датчика?

192 элемента дают:

• более плотную картинку,
• снижение шума,
• лучшую визуализацию клапанного аппарата,
• более точную оценку стенки сосуда.

При сравнении 128 и 192 элементов разница в детализации заметна визуально.

Почему теряется вена при УЗИ?

Основные причины:

1. Недостаточная нижняя частота линейного датчика.
2. Недостаточная мощность сигнала на глубине.
3. Потеря разрешения при увеличении глубины.
4. Невозможность оперативно изменить частоту во время исследования.

В тестировании эта проблема проявилась именно при частоте 5 МГц .

Интерфейс: влияет ли он на скорость работы?

Для выездной практики важны:

• быстрый доступ к изменению частоты,
• оперативная настройка усиления,
• отсутствие глубокой иерархии меню.

Отмечено, что в EVORAY USP 70 изменение частоты доступно быстрее, без необходимости заходить в несколько уровней меню .

Итоговое сравнение для флебологии

Практический вывод

При выборе портативного УЗИ-аппарата для флебологии решающим фактором является не бренд, а:

• частотный диапазон линейного датчика,
• глубина сканирования,
• плотность элементов,
• поведение изображения при динамическом исследовании,
• удобство оперативной настройки параметров.

Именно эти параметры определяют, можно ли выполнить полноценное исследование вен нижних конечностей в выездной практике.
