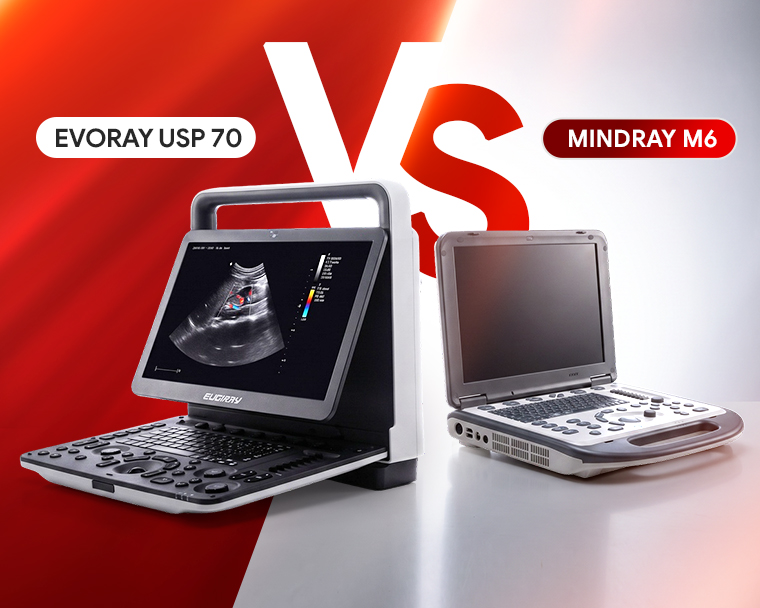

EVORAY USP 70 или Mindray M6: сравнение портативных УЗИ-аппаратов

Введение

Для современного портативного УЗИ-аппарата крайне важно сочетание мобильности и полноценного диагностического функционала.

Такой аппарат должен быть достаточно компактным для работы в разных кабинетах, у постели пациента или на выезде, но при этом сохранять качество визуализации, необходимое для уверенной оценки анатомических структур и кровотока.

Большое значение имеет эргономика: удобная панель управления, быстрый доступ к основным настройкам, понятная логика интерфейса и возможность оперативно менять датчики и режимы без лишних действий. Для решения широкого круга диагностических задач для аппарата важны совместимость с различными типами датчиков, наличие допплеровских и специализированных режимов, средств автоматизации измерений и возможностей сохранения и передачи данных.

В этой области широкую известность получил Mindray M6. Он зарекомендовал себя как универсальный портативный УЗИ-аппарат, подходящий для абдоминальных, сосудистых, кардиологических, акушерско-гинекологических, педиатрических и других видов исследований за счет поддержания работы с различными типами датчиков и специализированными режимами визуализации. Однако внимание только к привычным решениям может сужать круг рассматриваемых вариантов и оставлять без оценки другие аппараты, рассчитанные на тот же спектр клинических задач. EVORAY USP 70 полностью сопоставим по стоимости и обладает схожей широтой клинического применения, благодаря чему может выступать как основной рабочий аппарат в многопрофильной практике.

Насколько удобны EVORAY USP 70 и Mindray M6 в повседневной работе врача?

Оба аппарата оснащены дисплеями сопоставимой диагонали: около 15 дюймов у Mindray M6 и 15,6 дюйма у EVORAY USP 70. Для портативной системы такая диагональ представляет собой компромисс между мобильностью и удобством работы: на экране достаточно места для изображения, параметров исследования, измерений и элементов интерфейса, при этом аппарат сохраняет компактный формат. У USP 70 масса консоли составляет около 7 кг, у M6 - 5,8 кг, поэтому обе модели рассчитаны на перемещение между кабинетами и использование вне стационарного рабочего места.

УЗИ аппарат Mindray M6

Тип: Портативный Класс: Средний Количество портов для датчиков: 1

Подробнее

Портативный УЗИ аппарат EVORAY USP 70

Тип: Портативный Класс: Высокий Количество портов для датчиков: 3

Подробнее

Более заметно модели различаются по организации работы с датчиками. У Mindray M6 один основной порт для подключения датчиков. Однако это неудобно при многопрофильной эксплуатации, когда в течение смены используются разные типы датчиков.

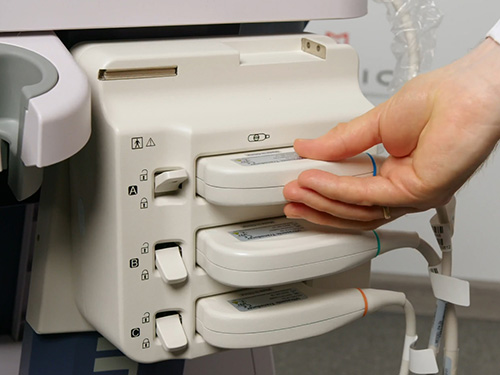

Внешний разветвитель на 3 порта для Mindray M6

Поэтому для постоянного подключения нескольких датчиков у Mindray M6 используется разветвитель PEM-21 на 3 порта.

При этом разветвитель размещается на тележке, что фактически переводит Mindray M6 в более стационарный формат, лишая его преимуществ в компактности и мобильности.

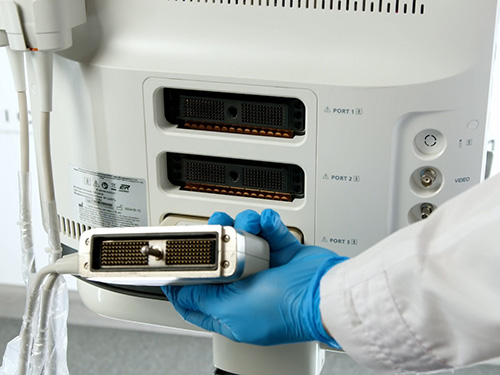

Встроенные 3 порта у EVORAY USP 70

У EVORAY USP 70 три разъёма для датчиков встроены непосредственно в консоль. Это позволяет одновременно подключить несколько датчиков и переключаться между ними в зависимости от типа исследования без отдельного разветвителя.

В многопрофильном кабинете такой подход упрощает переход между, например, абдоминальными, сосудистыми и кардиологическими исследованиями: нужный датчик уже подключён к системе, и врачу не требуется каждый раз менять соединение.

При необходимости USP 70 также можно доукомплектовать тележкой, однако врач не будет зависеть от ее наличия при ежедневной практике.

Чем отличаются датчики в стандартной конфигурации EVORAY USP 70 и Mindray M6?

Обе системы поддерживают основные типы датчиков, которые необходимы для всего спектра базовых ультразвуковых исследований: конвексные, линейные, фазированные и внутриполостные. Каждый тип рассчитан на определённые задачи: конвексные преобразователи используют преимущественно для исследований органов брюшной полости, линейные - для сосудов и поверхностно расположенных структур, фазированные - в кардиологии, внутриполостные - в гинекологии, акушерстве и урологии.

Линейные датчики

Конвексные датчики

Фазированные датчики

Внутриполостные датчики

У конвексного, фазированного и внутриполостного датчиков USP 70 частотный диапазон расширен относительно Mindray M6 в сторону как низких, так и высоких значений. Это даёт врачу больше возможностей для настройки визуализации на разной глубине. У линейных датчиков Mindray M6 ниже нижняя граница диапазона, что важно для исследования глубоко расположенных структур, а у USP 70 выше верхняя, что способствует более детальному отображению поверхностных тканей.

Какие функции входят в комплектацию и что потребуется приобрести отдельно?

При выборе аппарата врачу нужно учитывать состав программных пакетов: какие измерения доступны сразу, какие требуют дополнительных опций.

Акушерство

При оценке развития плода врач выполняет повторяющиеся измерения и переносит результаты в протокол. Автоматические инструменты помогают уменьшить объём ручных действий.

В USP 70 обе функции входят в базовую комплектацию. Врач получает инструменты для сокращения повторяющихся ручных измерений без покупки дополнительных опций. При этом выбор необходимого среза и проверка результата остаются за специалистом.

У Mindray M6 автоматическая биометрия плода доступна как дополнительная опция, а измерение толщины воротникового пространства отсутствует.

Кардиология

При исследовании сердца врачу нужны инструменты для оценки движения миокарда и получения количественных показателей его функции. Наборы возможностей двух аппаратов различаются.

Оба аппарата оснащены тканевым допплером для оценки скорости движения миокарда и клапанных колец. EVORAY USP 70 дополнительно предлагает автоматическое измерение фракции выброса левого желудочка в базовой комплектации.

У M6 этой функции нет, но в базовый пакет входят отдельное ПО для количественного анализа тканевого допплера и криволинейный М-режим. Выбор зависит от того, какие инструменты врач использует в повседневных кардиологических исследованиях.

Исследование тканей и кровотока

При оценке образований и мелких сосудов врачу могут потребоваться дополнительные сведения о жёсткости тканей и слабом кровотоке.

В USP 70 компрессионная эластография и визуализация особо низкоскоростного кровотока входят в базовую комплектацию. Эластография помогает оценивать относительную жёсткость тканей, а специальный режим энергетического допплера позволяет оценивать васкуляризацию новообразований и выявлять слабый кровоток в мелких сосудах, в том числе в пальцах рук и ног.

У Mindray M6 эластография предлагается как дополнительная опция, а специальная функция визуализации особо низкоскоростного кровотока отсутствует.

Передача результатов исследования

У EVORAY USP 70 поддержка DICOM входит в базовую комплектацию, поэтому для обмена изображениями и связанными данными с информационной системой клиники не требуется покупать эту опцию отдельно.

У Mindray M6 DICOM доступен за дополнительную плату.

Заключение

Mindray хорошо знаком врачам и медицинским учреждениям. При этом EVORAY USP 70 предлагает альтернативу M6 с рядом практических преимуществ: три встроенных порта для датчиков упрощают переключение между исследованиями, широкие частотные диапазоны позволяют подбирать настройки под диагностическую задачу, а автоматические измерения в базовой комплектации сокращают число ручных действий. Часть этих инструментов у M6 требует приобретения дополнительных опций.

Для клиник, которым важны портативность, удобство переключения между исследованиями и сокращение рутинных действий врача, USP 70 заслуживает внимания при выборе аппарата. Окончательное решение стоит принимать с учётом профиля исследований и состава конкретной поставки.
